Рулевое управление для ВАЗ. Маркировка номеров рулевых реек.

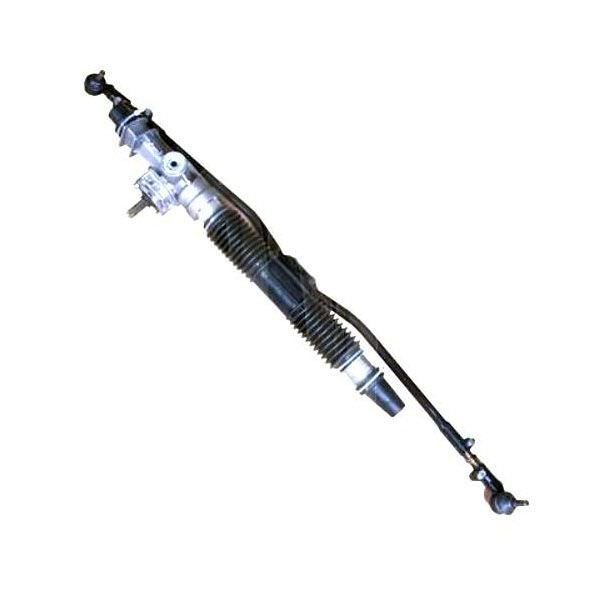

Рулевое управление почти у всех моделей современных легковых автомобилей представлено в виде рулевой рейки. Это механический узел, предназначенный для преобразования поворота руля в горизонтальное отклонение передних колес. Изначально устройство рулевой рейки не отличалось особой сложностью. В простейшем варианте это механизм, состоящий из шестерни, расположенной на рулевом валу, сопряженной с ней рейки и рулевых тяг.
Чтобы восстановить работоспособность рулевой рейки, как правило, ее ремонтируют, но иногда приходится заменить рейку в сборе. А Вы знаете, какие рулевые рейки использовались на ВАЗ десятого семейства, и какие рейки можно установить вместо старой?
На «десятку» завод изготовитель ставил рулевые рейки старого образца (от ВАЗ 2108) и нового образца с индексом 2110. Все рейки указанные ниже взаимозаменяемы, чтобы не было сложностей с установкой рекомендуется покупать рейку вместе с тягами. Рулевые рейки с ГУР меняются только на аналогичные.
Расшифровка артикулов (номеров обозначения) рулевых механизмов для ВАЗ:
Рулевая рейка ВАЗ-2110 старого образца
2108-3400009-20 Рейка и рашпиль от ВАЗ 2108, прямозубый 3.7 оборота
2110-3400009-20 Корпус другой, рашпиль от 2108, прямозубый 3.7 оборота
Рулевая рейка ВАЗ-2110 нового образца
2110-3400012 Рашпиль 2110-3401068, с косозубыми шестернями и переменным шагом 4,2 оборота
2110-3400010-30 Короткая рулевая рейка с ГУР 2.7 оборота
Рулевая рейка ВАЗ-2170/Приора/ВАЗ-1118/Калина
11183-3400010-20 Рашпиль от «десятки» 21100-3401068-00 4,2 оборота
11183-3400010 Рашпиль 2110-3401068 4,2 оборота
21100-3400010-30 Короткая рулевая рейка с ГУР 2.7 оборота
Рулевая рейка Калина Спорт
11183-3400010-10 Рашпиль 11183-3401068-00 3.1 оборота
11183-3400010-12 Рашпиль 11183-3401068-01 3.1 оборота
11183-3400010-01 Рашпиль 21100-3401068-00 4,2 оборота
11183-3400010-10 Рулевая рейка ставилась на Калины с ЭУР, рашпиль 11183-3401223-00
Отличие рулевых наконечников ВАЗ-2110 от калиновских рулевых наконечников: Калиновские закисают (точнее резьба намертво прикипает и ржавеет) и не сделать схождения нормально со временем (по отзывам).
Источник
11183 3400010 рулевая рейка применяемость
В приоре имено 10-я новая рейка с переменным шагом.
что за новости, переменный шаг был только на рейках с ГУром, на сколько мне известно. На матрёхах рейки косозубые, хз в чём там преимуществоЮ, но в общем этим они отличаются от зубильных, и на сколько я знаю передаточное отношение там выше — т.е. они длиннее.
Если установлен ЭУР, то рейка должна быть короткой.
Открываем каталог
2110 рулевые рейки:
2108-3400009-20 — ну собственно перешла с 8-ки
2110-3400009-20 — Корпус похож на 08 но каталожный омер другой. Рашпиль внутри от 08 прямозубый
2110-3400012 — новый корпус с косозубыми шестернями и переменным шагом рашпиль 2110-3401068
2110-3400010-30 — ГУР с короткой рейкой.
Приора:
11183-3400010-20 — внутри рашпиль 21100-3401068-00 то есть та-же 10-я рейка.
21100-3400010-30 — ГУР опять же 10-й
Калина:
11183-3400010 — внутри рашпиль 2110-3401068 то есть опять же 10-я рейка.
Калина спорт:
11183-3400010-10 внутри рашпиль 11183-3401068-00
11183-3400010-12 внутри рашпиль 11183-3401068-01
11183-3400010-01 без ЭУР внутри рашпиль 21100-3401068-00
11183-3400010-10 с ЭУР внутри рашпиль 11183-3401223-00
Сравнив каталожные номера приходим к выводу —
На всех машинах кроме ГУР, гранты с ЭУР и КалиныШпорт рулевая рейка длинная косозубая с переменным шагом
На ранних автомобилях «десятого» семейства ставили рулевой механизм 2110-3400010-20 с рейкой 2108, имевший постоянное передаточное отношение в зацеплении. Позже он был заменен механизмом 2110-3400010 с переменным передаточным отношением, который позволил на 5-15% снизить усилие на рулевом колесе при больших углах поворота. Новый механизм можно установить взамен старого, но это потребует замены промежуточного рулевого вала. Со старым механизмом совместим вал 2110-3401092, а при установке нового потребуется вал 2110-3401092-10.
Владимир Семаков, отдел доводки ходовой части,
Источник
