В моём случае выход из строя обгонной муфты шёл поэтапно. Ещё два года назад? когда я только стал счастливым обладателем 1200 Спортстера 2001 г.в. начал замечать странные звуки при пуске двигателя. В момент, когда нажимаешь кнопку стартера, создавалось впечатления что что-то клинит, звуки как раз исходили преимущественно из места где располагался стартер, после повторного нажатия на кнопку, стартер срабатывал в нормальном режиме и двигатель заводился. По своей неопытности послушал неправильного совета о том, что вроде как это нормально и особо париться не стоит, тем более что этот «клин» происходил не постоянно, а когда вздумается, в основном на горячем двигателе. В общем и целом отъездил я так два сезона. В конце мая, после поездки в Питер, начал замечать следующее: при нажатии на кнопку стартера, он начинал крутиться в «холостую» и постепенно бендикс цеплялся за маховик и двигатель заводился. В итоге по прошествии ещё недели стартер вообще перестал цеплять маховик, работая «вхолостую». Пока искал обгонную муфту, неделю заводил с толкача, устал))))) Приобретя заветную деталь, отправился её менять в гараж! Процедура замены оказалась довольно простой(при наличии «нормального»инструмента и «сервис мануала»).
Пример замены обгонной муфты:
сливаем масло с первичной передачи как это бывает при его замене.
Снимаем круглую крышку на блоке первичной передаче ключом типа Torx
Снимаем стопорную гайку с пружиной
Отвёрткой крутим регулировочный винт и снимаем «выжимную тарелку»/снимаем с неё трос сцепления
Снимаем рычаг переключения передач
Шестигранником откручиваем крышку первичной передачи
Откручиваем 2 шестиганных болта натяжителя цепи
Снимаем крышку первичной передачи
Шестигранником откручиваем 2 болта крепления стартера
Затем с корпуса стартера откручиваем 2 провода на клемниках и отключаем провод из «фишки»
Стартер демонтирован и готов к дальнейшему разбору
С задней части корпуса осторожно откручиваем 2 шпильки (в задней части корпуса находяться 4 графитовые щётки якоря, если её снять, то при обратном монтаже могут возникнуть трудности. Но для диагностики щёток можно и повозиться )
Со стороны крепления стартера откручиваем 2 болта(лучше не отвёрткой, а головкой)
Снимаем верхний блок стартера и вытаскиваем из него заветную обгонную муфту!
Меняем муфту на новую и собираем всё в обратном порядке. Перед началом разборки стоит не забывать о приобретении прокладок, их нужно 2 шт: одну на стартер, одну на
крышку первичной передачи. Лично я не стал заказывать «родные» прокладки и собрал всё на параните и герметике (получилось 3 слоя герметик-паранит-герметик) Если эту процедуру провести грамотно, то никакой течи масла ниоткуда не будет.
Не торопясь под джин на замену у меня ушло около 3 часов.Удачи!
2 comments
Обгонную муфту можно легко купить в магазине автозапчастей. И на спортстер и на твинкам.
Т.к. стартера японческие. Продавцы толком не сказали от какой конкретно модели, т.к. она подходит на несколько моделей стартеров лексуса и тойоты. Подбирали по снятой, старой.
Перд всеми подобными ремонтами, не забудте снять клему минуса с аккумулятора!
Добавить комментарий Отменить ответ
Для отправки комментария вам необходимо авторизоваться.
Этот сайт использует Akismet для борьбы со спамом. Узнайте, как обрабатываются ваши данные комментариев.
Источник
Привод Бендикс стартера HARLEY DAVIDSON
Бендикс для стартера Харлей Девидсон 2007-2011. бендикс Роад Кинг, Электра, Стрит Глайд, файфатер, Фет Бой, Софтейл, Рокер, Дайна, и т.д.
Описание
Количество зубьев бендикса 10
Диаметр шестерни бендикса внешний 28 mm
Длина Бендикса 111 mm
Количество шлицов бендикса 10
Ширина крышки бендикса 54 mm
Бендикс применяется:
HARLEY DAVIDSON FLHR Firefighter Special 2007-2011
HARLEY DAVIDSON FLHR Police Special 2007-2011
HARLEY DAVIDSON FLHR Road King 2007-2011
HARLEY DAVIDSON FLHRC Road King Classic 2007-2011
HARLEY DAVIDSON FLHRS Road King Custom 2007-2008
HARLEY DAVIDSON FLHT Electra Glide 2007-2009
HARLEY DAVIDSON FLHTC Electra Glide Classic 2007-2011
HARLEY DAVIDSON FLHTCU Firefighter Special Edition 2007-2011
HARLEY DAVIDSON FLHTCU Police Special Edition 2007-2011
HARLEY DAVIDSON FLHTCU Ultra Classic Electra Glide 2007-2011
HARLEY DAVIDSON FLHX Street Glide 2007-2011
HARLEY DAVIDSON FLSTC Firefighter Special Edition 2007-2011
HARLEY DAVIDSON FLSTC Heritage Softail Classic 2007-2011
HARLEY DAVIDSON FLSTC Police Special Edition 2007-2011
HARLEY DAVIDSON FLSTF Fat Boy 2007-2011
HARLEY DAVIDSON FLSTF Firefighter Special Edition 20072011
HARLEY DAVIDSON FLSTF Police Special Edition 2007-2011
HARLEY DAVIDSON FLSTN Softail Deluxe 2007-2011
HARLEY DAVIDSON FLSTSB Softail Cross Bones 2008-2011
HARLEY DAVIDSON FLSTSC Heritage Softail Springer Classic 2007
HARLEY DAVIDSON FLSTSFB Fat Boy Low 2010-2011
HARLEY DAVIDSON FLTR Road Glide 2007-2009
HARLEY DAVIDSON FLTRX Road Glide Custom 2010-2011
HARLEY DAVIDSON FXCW Rocker 2008-2009
HARLEY DAVIDSON FXCWC Rocker C 2008-2011
HARLEY DAVIDSON FXD Dyna Super Glide 2007-2010
HARLEY DAVIDSON FXDBI Dyna Street Bob 2007-2011
HARLEY DAVIDSON FXDC Dyna Super Glide Custom 2007-2011
HARLEY DAVIDSON FXDF Dyna Fat Bob 2008-2011
HARLEY DAVIDSON FXDL Dyna Low Rider 2007-2009
HARLEY DAVIDSON FXDWG Dyna Wide Glide 2007-2011
HARLEY DAVIDSON FXST Softail Standard 2007
HARLEY DAVIDSON FXSTB Softail Night Train 2007-2009
HARLEY DAVIDSON FXSTC Softail Custom 2007-2010
HARLEY DAVIDSON FXSTD Softail Duece 2007
HARLEY DAVIDSON FXSTS Springer Softail 2007
1.01.1566.0, 1566, sdn8780, 3163307, 3163307A, 4280003490
Источник
Каталог
Обгонная муфта стартера 79-2104, 31681-07, 31345-06
Добавить в корзину
Товар добавлен
Описание модели

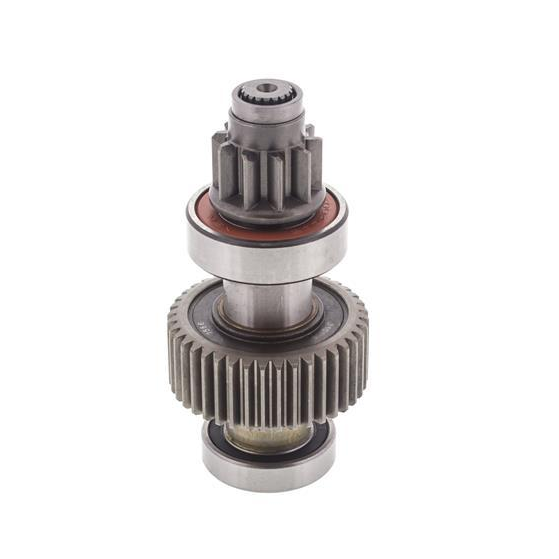

Обгонная муфта стартера All Balls 79-2104
Обгонные муфты (бендиксы) стартера ALL BALLS изготавливаются из новых компонентов, которые точно подогнаны и настроены для запусков двигателей Harley Davidson . В бендиксах используются ролики, которые на 20% больше стандартного размера, что обеспечивает долгую жизнь и четкую работу сцепления муфты.
Используются во всех мотоциклах Harley Davidson с двигателями Big Twin выпущеных с 2007 по 2016 года, включая Dyna 2006 года выпуска.
Деталь является аналогом оригинальных деталей с номерами Harley Davidson 31681-07 и 31345-06
Harley Davidson — CVO Road Glide Ultra 15-16, FLD Dyna Switchback 12-16, FLHP Police Road King 07-14, FLHPE Police Road King 07, FLHR CVO Road King 14, FLHR Road King 07-16, FLHR Road King Ann. 13, FLHR Road King Shrine 08-13, FLHRC Road King Classic 07-16, FLHRS Road King Custom 07, FLHRSE CVO Road King 14, FLHRSE3 Screamin Eagle Road King 07, FLHRSE4 Screamin Eagle Road King 08, FLHRSE5 ANV CVO Road King 13, FLHRSE5 CVO Road King 13, FLHT Electra Glide 07-10, FLHTC Electra Glide Classic 07-13, FLHTCU TC Electra Glide Ultra Classic 14-16, FLHTCU Ultra Classic Electra Glide 07-16, FLHTCU Ultra Classic Electra Glide Shrine 08-13, FLHTCU Ultra Classic Electra Glide W Sidecar 08-10, FLHTCU8 CVO Ann. Ultra Classic Electra Glide 13, FLHTCU8 CVO Ultra Classic Electra Glide 13, FLHTCUL Electra Glide Ultra Classic Low 15-16, FLHTCUL TC Electra Glide Ultra Classic Low 15-16, FLHTCUSE2 CVO Ultra Classic Electra Glide 07, FLHTCUSE3 CVO Ultra Classic Electric Glide 08, FLHTCUSE4 CVO Ultra Classic Electra Glide 09, FLHTCUSE5 CVO Ultra Classic Electra Glide 10, FLHTCUSE6 Ultra Classic Electra Glide 11, FLHTCUSE7 Ultra Classic Electra Glide 12, FLHTCUSE8 CVO Ann. Ultra Classic Electra Glide 13, FLHTCUSE8 CVO Ultra Classic Electra Glide 13, FLHTCUTG TRI Glide Ultra Classic 09-16, FLHTK CVO 14, FLHTK Electra Glide Ultra Limited 10-16, FLHTK Electra Glide Ultra Limited Ann. 13, FLHTK Electra Glide Ultra Limited Shrine 15-16, FLHTKL Ultra Limited Low 15-16, FLHTKSE CVO Limited 14-16, FLHTP Electra Glide 11, FLHTP Police Electra Glide 12-14, FLHTP Police Model 07, FLHX Street Glide 07-16, FLHXS Street Glide Special 14-16, FLHXSE CVO Street Glide 10-15, FLHXSE2 CVO Street Glide 11, FLHXSE3 CVO Street Glide 12, FLHXXX Street Glide Trike 10-11, FLRT Freewheeler 15-16, FLS Softail Slim 12-16, FLSS Softail Slim S 16, FLST Heritage Softail 08-10, FLSTC Heritage Shrine 12, FLSTC Heritage Softail Classic 07-16, FLSTC Heritage Softail Classic Ann. 13, FLSTC Shrine 11-13, FLSTC Softail Shrine Classic 07, FLSTF Fat Boy 07-16, FLSTF Fat Boy Shrine 07-11, FLSTFB Fat Boy 10-15, FLSTFB Fat Boy Ann. 13, FLSTFB Fat Boy Special 11-16, FLSTFBS Fat Boy S 16, FLSTN Softail Deluxe 07-16, FLSTNSE CVO Softail Deluxe 14-15, FLSTSB Softail Cross Bones 08-11, FLSTSC Springer Softail Classic 07, FLSTSE CVO Softail Convertible 10, FLSTSE2 CVO Softail Convertible 11, FLSTSE3 CVO Softail Convertible 12, FLTR Road Glide 07-09, FLTRSE3 CVO Road Glide 09, FLTRU Road Glide Ultra 11-16, FLTRUSE CVO Road Glide Ultra 11, FLTRX Road Glide 15-16, FLTRX Road Glide Custom 10-13, FLTRXS Road Glide Special 15-16, FLTRXSE2 CVO Road Glide Custom 110TH Ann. 13, FLTRXSE2 CVO Road Glide Custom 13, FXCW Softail Rocker 08-09, FXCWC Softail Rocker Custom 08-11, FXD Super Glide 06-10, FXDB Dyna Street Bob 07-16, FXDBA Dyna Street Bob 13, FXDBB Dyna Street Bob 14-15, FXDBC Dyna Street Bob Limited 16, FXDBI Dyna Street Bob (EFI) 06, FXDBP Dyna Street Bob 13-16, FXDC Super Glide Custom 07-14, FXDC Super Glide Custom 110TH Ann. 13, FXDCI Super Glide Custom (EFI) 06, FXDF Dyna Fat Bob 08-16, FXDFSE CVO Dyna Fat Bob 09, FXDFSE2 CVO Fat Boy 10, FXDI Super Glide (EFI) 06, FXDL Dyna Low Rider 07-16, FXDLI Dyna Low Rider (EFI) 06, FXDSE Dyna Screamin Eagle 07, FXDSE2 Dyna Screamin Eagle 08, FXDWG Dyna Wide Glide 07-16, FXDWG Wide Glide 105TH Ann. 08, FXDWGI Dyna Wide Glide (EFI) 06, FXS Blackline 11-13, FXSB Softail Breakout 13-16, FXSBSE CVO Breakout 13-14, FXST Softail 07-15, FXSTB Softail Night Train 07-09, FXSTC Softail Custom 07-10, FXSTD Softail Deuce 07, FXSTSSE Screamin Eagle Springer Softail 07, FXSTSSE2 Screamin Eagle Springer Softail 08, FXSTSSE3 CVO Softail Springer 09
Источник
Стартеры / бендиксы
Как известно, в современных мотоциклах Harley Davidson запуск двигателя внутреннего сгорания осуществляется при помощи специального устройства – стартера.
Стартер представляет собой компактный двигатель постоянного тока. В момент запуска двигателя с помощью кнопки «START», осуществляется подача электрического тока с аккумуляторной батареи непосредственно на стартер. В свою очередь стартер во время прохождения через него тока начинает вращаться и далее через непосредственно связанный с ним бендикс, передает собственный крутящий момент двигателю. После осуществления запуска двигателя кнопка «START» выключается, стартер останавливается, а бендикс осуществляет разъединение двигателя и стартера.
Исправность бендикса – гарантия безотказной работы стартера. После определенного пробега байка начинают проявляться сбои в запуске двигателя, сопровождающиеся характерными звуками. Это значит, что ваш Harley Davidson требует капитального ремонта стартера или же вовсе замены на новый стартер. В отдельных случаях вмешательство в систему запуска двигателя может ограничиться заменой только одного, выработавшего свой ресурс бендикса.
Проблемы в работе стартера чаще всего обусловлены физическим износом зубчиков бендикса, поэтому его отдельный ремонт проводить нецелесообразно. Наиболее правильным решением будет осуществление замены либо самой шестеренки, либо всего привода.
Как показывает практика, оптимальным вариантом в случае обнаружения неисправностей будет полная замена бендикса, а не его ремонт. Это связано с тем, что составляющие детали конструкции обычно изнашиваются одновременно, так что если вы замените одну деталь, то со временем придется заняться заменой и других элементов. Это значит, что с экономической точки зрения будет выгоднее выполнить не ремонт бендикса стартера, а именно замену.
В нашем каталоге представлены в ассортименте оригинальные стартеры и бендиксы от «Drag Specialties» и «ULTIMA» с которыми мотор вашего байка вновь станет запускаться всегда безотказно.
