Пневматический револьвер рпш тюнинг

Пневматический револьвер рпш тюнинг

Самое трудное при сборке (особенно при замене уплотнений на новые)- вставить и зафиксировать клапан. Как бы ни было трудно, нужно обязательно вдавить клапан так, чтобы фиксирующий штифт вошел в свое гнездо ОТ РУКИ хотя бы наполовину длины. Дальше его можно забить молотком.

Непушист
05-11-2012 13:53 Спасибо. Отличная инструкция и в теме ее реально не хватало.

quote: Originally posted by AAK.177:

Как бы ни было трудно, нужно обязательно вдавить клапан так, чтобы фиксирующий штифт вошел в свое гнездо ОТ РУКИ хотя бы наполовину длины.

Дело знакомое, в ППШ-М тоже нужно именно так и никак иначе. Только там камера легко вынимается, а после 3-4 извлечений штифт не проблема выдавить выколоткой и вставить на место только нажатием пальца.
Кстати я лично всегда с 1 торца подобных штифтов снимаю небольшую фаску и вставляю впоследствии штифт уже только этим торцом. Так правильнее, и идет легче, и утыканий не происходит. реклама: Непушист
05-11-2012 14:36

quote: Originally posted by maior 0763:

как сказать. вот чем красили навесные замки из силумина.
вот замок из силумина-аж 65 года. зимой и водой горячей его поливал и газовой горелкой грел а ему похер.
или фляжка алл. то же лет 40 ей и краска просто вытерлась.
вещи эти при ссср были ширпотребом и вряд ли на них тратили бы дорогую краску.

Никогда не видел замков из силумина именно крашеных. Вот молотковая эмаль там, порошковая окраска, то да. А еще надо быть уверенным что это именно силумин, а не ЦАМ например. Комбинаций литьевых сплавов разных очень много, и надо знать ГОСТы на них в советское время, чтобы точно называть. Что касаемо фляжек, то там насколько знаю чистый «самолетный» аллюминий.

quote: Originally posted by Непушист:

Кстати я лично всегда с 1 торца подобных штифтов снимаю небольшую фаску и вставляю впоследствии штифт уже только этим торцом. Так правильнее, и идет легче, и утыканий не происходит.

Да, конечно, я тоже так делаю. Если не снять фаску, то штифт будет задирать клапан и свой канал, что итоге приведет к негерметичности.

Непушист
06-11-2012 17:17 Приехал мне револьвер. Честно говоря, удивлен приятностью машинки во всех отношениях. Есть ощущение, что тут даже спуск доработан (отписал прежнему хозяину вопрос об этом) — очень мягкий и не противный даже самовзводом. В руке лежит хорошо, довольно увесист. Не помню таких ощущений от своего первого РПШ, купленного в далеком 2004-м. Или 5-м, этого тоже не помню. Вообще как ни странно в изделии ощущается солидность, так вполне мог бы быть сделан газовый револьвер или травматик. Гламурные одноразовые стаканчики типа Глетчеров и им подобных рядом явно нервно всасывают. Теперь «вам предстоит поработать над этим материалом» (С) Булгаков, «Театральный роман».
Купить в интернет магазине с доставкой по всему миру


Кепки

Значки

Подставки для ручек

Коврики для мыши
AAK.177
06-11-2012 18:16 Ну вот, я же говорил! Непушист
06-11-2012 19:50 Подправил шлицы винтов, сделал новое кольцо на винт прокола и переворонил все стальные детали (кроме УСМ и ствола) в селитре: вытерты местами добела за годы службы. Т. е. пока взялся за «гламур» При снятии щечек завметил, что натяжение пружины уже ослаблено на 5 мм. — между ухом крепления и ее витком стоит гроверная шайба. Вот за что люблю приобретать стрелялки на ганзах. Ньюбы этого цимеса не понимают Непушист
07-11-2012 01:58 Кратко о первой проверке револьвера.
Сперва навел небольшой «гламур» — разобрал узел прокола и заворонил в селитре все его стальные детали, т. к. они были слегка потерты временем, и таким же макаром заворонил шомпол и винты с подправленными шлицами. Хорошо. Смазал резинки узла силиконом, тоже хорошо. Собрал узел, вставил баллон, и услышал легкое, но перманентное шипение. Из ствола. Вот это нехорошо. Ежу понятно, а нам тем более, что где-то энурез, и даже не где-то, а именно и конкретно в клапане, потому как онли в таком случае может энурезить из ствола. Стравил баллон, изъял клапан — мой девайс 04 года и побывал в руках не дурака, потому проблем с этим уже не возникло — разобрал клапан и увидел ололо: полиуретановая-то прокладочка на клапан — в хлам и даже, примерно сказать, в некоторую какашку. Ее как будто зубами грызли — очень странно. Но думать как это так у прежнего хозяина вышло, некогда — думать надо о замене. И на что же-с, если РПШ не выпускают уже туеву хучу времени, и как следствие ремкомплектов днем с фонарем? Выковырял прокладку и увидел, что она как 2 капли воды или еще какого вещества похожа на прокладку на клапан ППШ-М, а стало быть — и МР-651, у которого камера практиссски идентична. У меня к ППШ таких прокладок в запасе нулевых штук 5, понабралось за годы им увлечения откуда-то. Сравнил — действительно почти 1 в 1, только в ППШ и Корнете эти прокладочки стоят конусом к донцу, к клапану плоскостью, а тут — совсем даже наоборот. А «почти» потому, что РПШовая прокладка чуууууть-чуть меньше, и ППШовая не лезэ. Ну это дело поправимое. Насадил ее ровненько на хвост сверла и на боре с наждачным тонким кружком в 10 сек. довел до нужного диаметра. Смазал силиконом, вставил унутря, притер немного клапанок, удерживая его за шток плоскогубцами, притягивая и покручивая, собрал все это дело, вставил баллон. Не шипит! Даже в мыслях не держит. Это хорошо. Залудил в барабан ГамноМагнумы — нет в доме другого какополуграмма, да и этот-то случаен. Популял в хрон. 102,101, 112 и прочая такая же фигня. Это не хорошо и удивило — ствол-то неродной, ЛВшный, весьма длинненький. Ладно, обдумаем. Еще немного популял в разные стороны, отложил агрегат, занялся другими делами, а червяк вертится. Дай думаю просто ради пробы пружинку курка обратно натяну: прежний хозяин там шайбочку разрезную типа гровер поставил, по принципу AAK.177, придумавшего фишку с проставочкой 5 мм. Убрал ее нахрен, натянул пружину по-заводскому. Бахнул в хрон. Опппаньки! 154 мыса с 1 выстрела, дальше 152, еще дальше 146. Это хорошо! Это даже очень хорошо — у меня ППШ дает 167 с 1 выстрела, но там стволик-то подлиннее боле чем вдвое, а тут еще и баллон уже несвежий.
Спуск конечно стал потуже, но право же это некретинично — с девайса не олимпиаду стрелять, а добирать подрань, да и пофиг мне на кучки-мишеньки. Потому думаю — спуск помягче оно конечно хорошо, да только вот нунах это ослабление пружинки ради такого дела.
Вот так как-то.
Что выяснили? Два немалолюбопытных момента:

Читайте также:  Двигатель k10c чип тюнинг

1. Таки ослабление натяга пружинки курка мысы в некоторых случаях здорово отжирает;
2. Прокладка на клапан от МР-651 или ППШ-М отлично ставится после незатратной и быстрой доработки в клапанную камеру РПШ, и на ура выполняет свои функции.

AAK.177
07-11-2012 10:01 Ну, чудес никаких нет. Просто боевая пружина конкретно в этом РПШ или от времени растянулась, или прежним хозяином. Только и всего. У новой пружины витки плотно сомкнуты и растягивать ее ну ооочень не просто. Даже при сборке курка. Непушист
07-11-2012 10:45 Тут то же самое, витки сомкнуты один к одному.
Проблема-то не ушла однако. Пистоль пролежал ночь с баллоном, утром услышал легкий пук. Посмотрел — газ ушел. Походу было так: давление медленно падало, а когда стало совсем слабым, курок продавил клапан и скинул остаток, отсюда и «пук». Подссывает явно через клапан. Как бороться? Фото прокладки на клапан нет ни у кого? Она точно должна стоять «воронкой» к тарелке? AAK.177
07-11-2012 10:51 Точно воронкой к тарелке, полупрозрачная, мягкая. По консистенции похожа на прозрачные мурочные манжеты. Сейчас нет аппарата с собой — не могу сфотографировать. Вечером покажу.
А по ослаблению натяжения пружины — на моих РПШ курок клапан не продавливает в покое. Ну, если только на 0,5 мм. Я даже не взвожу курок при проколе баллона. Во всех других вариантах (натяжение сильнее-слабее) НСП полуграмом была ниже.

Непушист
08-11-2012 19:16 На 1,5 суток сваливал на дачу, взял с собой аппарат, коробку с разными прокладками и минимум струмента, чтобы поковыряться там скучным темным вечером и выявить причину. Кажись понял. С чего начал, то и помогло. Не надо было обтачивать прокладку на клапан — похоже корнетовская-ППШ и по диаметру 1 в 1, просто в РПШ-камеру садится туже. И потом мои тверже. Взял еще одну запаску (ценность однако, такую самому сделать трудно), нагрел в кипятке и усадил в камеру. Потом притер клапан, собрал все — полет нормальный, газ не уходит. Популял там вволю, отстреляв барабанов 10, все нормально пока.

У меня такая мысль есть. Никто не пробовал:

1. Сделать предвзвод? По прикидкам, для этого достаточно немного и правильно проточить курок у основания. (Предвзвод я имею в виду — как у ТТ например, когда между положением ручного взвода курка и его спущенным положением есть еще 1 промежуточное положение — здесь это было бы удобно для разгрузки клапана в состоянии покоя).

2. Пробовал ли кто подложить под уплотняющую капроновую втулку, что позади барабана, тонкую шайбочку из чего-либо типа резины/полиэтилена/полиуретана — для лучшей герметизации сопряжения «втулка-барабан»? Думаю попробовать.

AAK.177
08-11-2012 22:46 Вопрос прост — забыл предупредить, форма внутреннего канала клапана РПШ НЕ ЦИЛИНДРИЧЕСКАЯ, в отличие от МР-651! Там под прокладку сделана проточка. Поэтому жесткую прокладку осадить туда довольно трудно. Непушист
08-11-2012 22:57 Ну главное, осадилась, падла, газ держит.
Так все же я прав, что там прокладка точно такая же как у Корнета? И еще есть вопрос. Величина отверстия прокола при такой схеме прокола как у РПШ ведь не должна влиять ни на что?

Читайте также:  Тюнинг выхлопа ваз 2109 своими руками
Купить в интернет магазине с доставкой по всему миру


Майки

Коврики для мыши

Планшеты

Календари
AAK.177
09-11-2012 13:22 У РПШ игла коническая и после прокола выкручивается на несколько оборотов для обеспечения свободного прохода газа, поэтому не влияет ни на что.

Непушист
09-11-2012 14:32 Идем далее.
Баллон лежал в револьвере сутки, вчера пострелял с него, то-се. Утром, т. е. через сутки, увидел, что газа в системе нет. Это для схемы РПШ нормально или все-таки где-то подссывает? В воду окунать видимо придется. AAK.177
09-11-2012 15:38 Не нормально. По идее, со всеми новыми прокладками у меня РПШ держал газ неделю. Но все же это редкость — герметичностью РПШ похвастаться не может, поэтому стараюсь отстреливать баллон всегда до конца. А вот МР-651 отличается завидной герметичностью. Месяцами может держать давление без замены прокладок потом.

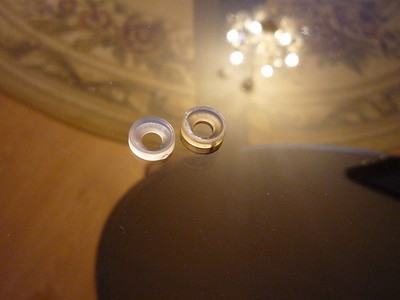

Седла клапана РПШ (прозрачное, мягкое) и МР-651 (коричневое, старого образца, материал похож на манжету мурки). К сожалению, нет под рукой стандартного, жесткого белого от МР-651, но по размерам оно такое же. Измерение штангелем показало, что размеры практически идентичные (диаметр 9 мм, толщина 2 мм, внутренне отверстие 4 мм). Однако, у седла РПШ угол конуса другой (хорошо видно на фото) и сам он как будто утоплен в тело прокладки. У МР-651 конус начинается прямо от плоскости прокладки. На что это влияет? При установке прокладки от МР-651 в клапан РПШ шток клапана будет меньше выступать наружу. Хорошо это или плохо — хез.

Непушист
09-11-2012 17:43 Благодарствую.
Мальца подзамудохался. Меняю уже 3-ю прокладку на клапан, но оттуда все равно сифонит — если опустить девайс в воду, пузырьки бегут из одного-единственного места, из отверстия, куда вставляется втулка, уплотняющая перепуск с барабаном. Значит это именно из-под тарелки клапана. Клапан необточенный, родной, полированый. А прокладки от ППШ/МР-651. Боюсь у Паши уже не осталось зипа, а так взял бы камеру целиком — на баллонах уже начинаю разорятся, черт бы его все это взял.

quote: Originally posted by AAK.177:

К сожалению, нет под рукой стандартного, жесткого белого от МР-651, но по размерам оно такое же. Измерение штангелем показало, что размеры практически идентичные (диаметр 9 мм, толщина 2 мм, внутренне отверстие 4 мм).

Источник

Пневматика для всех

Меню навигации

Пользовательские ссылки

Объявление

Информация о пользователе

Легендарный Револьвер РПШ

Сообщений 1 страница 30 из 88

Поделиться110 Апр 2015 00:26:50

  • Автор: домовой2000
  • Ветеран
  • Откуда: Москва
  • Зарегистрирован : 6 Июн 2013
  • Приглашений: 0
  • Сообщений: 2210
  • Уважение: +74
  • Позитив: +212
  • Пол: Мужской
  • Провел на форуме:
    1 месяц 28 дней
  • Последний визит:
    2 Сен 2021 11:14:11

Приветствую Друзья!
Во время ремонта квартиры, в закромах, был найден в пластмассовом кейсе Легенда Златоустовского Машиностроительного Завода револьвер РПШ. Город Златоуст. Приобрёл я его примерно полгода назад. Положил в укромное место и забыл. не то этого было. Так вот . покрутив его в руках Очень меня заинтересовало в каком году было выпущено это произведение искусства. Поискал в интернете , но так и не нашёл пока конкретный год изготовления. Может кто подскажет? Прочитал что производство револьверов РПШ началось в начале 1990 годах. А судьба этой модели закончилась в 2005 году. И я вам могу сказать очень зря.
Была ещё версия РПШ-ВЛ. Это как понял револьвер РПШ только с длинным стволом 32 см. и обвесом под типа карабин-винтовка. Всё по порядку.

Для начала фото интересного девайса!

Пульки видимо из тех ещё лохматых годов К сожаления в кейсе паспорта не было. Так что описание найдено в интернете.

Габаритные размеры револьвера: в миллиметрах
в скобках — по паспорту
Длина

40 (43)
Масса: в граммах
Револьвер

700
Усилие спуска: в ньютонах
Предварительный взвод

30-351
Скорости вылета пули Crosman Premier 7.9 в м/с, по хронографу 120м.с
Расход СО2 выстрелов
Баллон 12 грамм 75-77

Можно использовать и 7-8 гр. баллончики на СО2.

Револьвер шестизарядный. Длина стволика 9 см. Стволик с 6 нарезами. Могу сказать с достойными нарезами!
Нет предохранителя. Это я считаю минус.

Производитель — ПТК «Оружейное производство» Златоустовского машиностроительного завода (Россия). Револьвер РПШ (револьвер пневматический шестизарядный) оснащен нарезным стальным стволом калибра 4,5 мм. Первые партии револьвера выпускались с гладким стволом. Для стрельбы могут использоваться свинцовые пули и стальные шарики ВВ.
Начальная скорость пули до 120 м/с. Ударно-спусковой механизм двойного действия позволяет вести стрельбу самовзводом и с предварительным взводом курка. Спуск в режиме самовзвода длинный и довольно тяжелый. Револьвер позволяет использовать 8 или 12 граммовые баллоны СО2. В РПШ применена оригинальная схема: углекислый газ из проколотого баллончика поступает не в дозатор, а заполняет полость особого резервуара. Цилиндрический резервуар расположен в рукоятке револьвера и баллон с СО2 вставляется непосредственно внутрь резервуара. Зажимная гайка, служащая для поджатия и пробивки баллона, служит крышкой резервуара. Для установки баллонов 2-х типоразмеров в комплект револьвера входят две крышки разной длины.
Обычно СО2-оружие конструируется таким образом, чтобы открывание клапана дозатора происходило только при энергичном ударе курка по штоку клапана или ударнику. Затем пружина клапана или ударника отводит курок немного назад. В огнестрельном оружии это называется куроком «с отбоем». Случайное нажатие пальцем на спущенный курок или падение оружия на курок не приводит к открыванию клапана. К сожалению, в РПШ курок непосредственно контактирует со штоком клапана и при случайном нажатии на спущенный курок весь запас СО2 за несколько секунд стравливается в атмосферу.

Читайте также:  Bajaj avenger 220 cruise тюнинг

Такая конструкция небезопасна и может привести к случайному выстрелу, например, если курок зацепится за одежду или кобуру.
Вследствие вышесказанного, в РПШ при прокалывании баллончика с углекислым газом, необходимо чтобы курок обязательно находился во взведенном положении. Барабан револьвера является декоративным — в нем вращается только задняя часть (фактически это несъемный клип-барабан). Для заряжания барабана необходимо опустить дверцу, закрывающую доступ к тыльной части барабана, вложить пулю в одну комору и вручную провернуть барабан на 1/6 оборота. Далее цикл заряжания очередной пули повторяется. После возвращения шторки в исходное положение и фиксации ее защелкой револьвер готов к стрельбе.
Мушка неподвижная, положение целика зафиксировано кернением, однако регулировку по горизонту можно произвести при помощи выколотки.
Покрытие металлических деталей черное оксидирование. Общая длина револьвера — 190 мм.

РПШ выпускался в различный модификациях:
Просто РПШ — револьвер, короткий 90 мм ствол впрессован в рамку револьвера;
РПШ-ВЛ — револьвер-винтовка; в комплект входят два ствола (длинный (320мм) и короткий (90мм)) или только длинный и пластиковая накладка с выдвигающимся прикладом;
На сайте Airgun plinker описывается модификация РПШ-В. Это, как я понимаю, ранняя модификация РПШ, длинный ствол в которой заменяет фальшьствол, также в этой модификации несколько другая, в отличие от ВЛ, конструкция накладки и приклада.
Ранние образцы РПШ выпускались со стальным фальшьбарабаном, более поздние — с пластиковым.

+широкие возможности для тюнинга и апгрейда, особенно в -ВЛ версии
+большое внешнее сходство с боевым револьвером
+удобная рукоятка (зависит от индивидуальных параметров стрелка)
+достаточная мощность и кучность стрельбы (особенно с длинным стволом) после доработки
+настоящий барабан расположен за фальшьбарабаном, фактическая длина ствола больше, чем видимая
+довольно тугой самовзвод компенсирует отсутствие предохранителя
+когда газа в рукоятке становится недостаточно для производства полноценного выстрела, оставшийся газ стравливется при последнем выстреле
+возможность использования восьми и двенадцати граммовых баллончиков
+нарезной ствол, возможность стрельбы практически любыми типами пуль

Цифра 05 это год изготовления этой модели.

Обратите внимание на последнем фото на Курок. Он прилегает к револьверу впритык. В таком положении в револьвер РПШ не вставлен 12 гр. или 7 гр. баллончик.

На этом фото в револьвер вставлен 12 гр баллончик. Смотрим на Курок.
Также мы видим открывания металлической шторки. для того чтоб можно было открыть барабан для заряжения свинцовых пулек. Так же можно использовать свинцовые шарики на 4.5.

Вставляем пульку, проворачиваем барабан до щелчка, вставляем другую пульку. И так шесть раз! Закрываем барабан в таком же порядке.

С другой стороны мы видим камеры. Читал что ширина их 9мм. с завода. На моём экземпляре 2005года последней серии ширина камер 8 мм. Визульно видно четыре камеры, так как этот барабан, точнее часть барабана не подвижная. Так же в первых партиях этот фальш барабан делали то же из метала. На последних партиях делали пластмассовые фальш барабаны.
Смотрим фото ниже.

Камеры видно не вооружонным взглядом не ровные. Думаю в эти камеры поставить латунные пульки для антуражу! Намереваюсь вклеить в барабан, в четыре видимые каморы, пули, извлеченные из ММГ патронов ТТ. Их продают в Пнематической палатке в переходе у метро Авиамоторная по 200руб.
Одно отверстие сквозное, видимо сделано чтоб можно было шомполом вытащить пульку обратно.

Так выглядит железная задняя пробка. Смотрим фото ниже.

Удалось сфоткать немного нарезы. Два

Немного фоток. Разборка а точнее снятие барабана.

Вот так выкручивается стволик и меняется на более длинный, или на оборот . Смотрим фото ниже.

Так выглядит пробка поджима баллончика . Внутри игла прокола 12 гр.баллончика. Смотрим фото ниже.

И кстати, заметим: паспорте РПШ указано, что револьвер разработан совместно с ижевской фирмой «Баско». (Вычитал из Интернета)

РПШ — револьвер пневматический шестизарядный.

Легко переводится на воздух! Нужно только купить специальную пробку поджима . По моему к РПШ подойдёт то же специальная передняя пробка для воздуха от Кубика 78,79. Резьба по моему у них одинаковая.
